صفحه اسلاید گیت

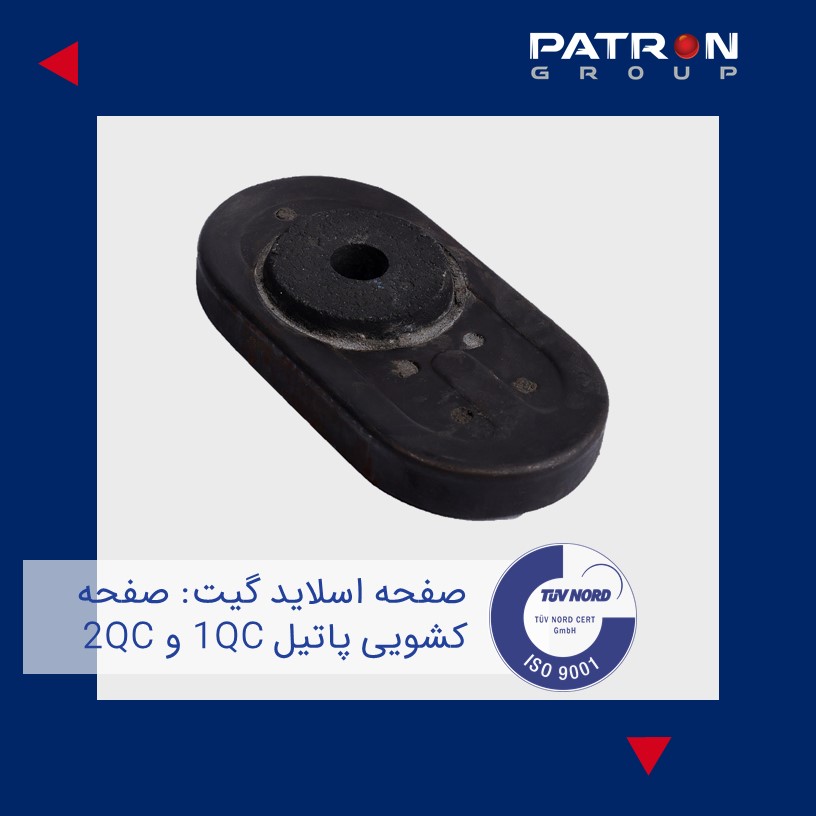

Patron 274 صفحه اسلاید گیت دریچه کشویی پاتیل 1qc 2qc

توضیحات

صفحه اسلاید گیت یا صفحه کشویی در سیستم اسلاید گیت یا دریچه کشویی، صفحه ای است که در سیستم اسلاید گیت برای کنترل جریان مذاب از پاتیل به تاندیش طراحی شده است. مذاب از بین دو صفحه اسلاید گیت عبور کرده و به میزان دلخواه وارد تاندیش می شود. با باز و بسته کردن این صفحات میزان اندازه منفذ ورودی مذاب تغییر کرده و در نهایت سرعت ورود مذاب تغییر می کند.

 صفحات اسلاید گیت استحکام در دمای بالا و مقاومت در مقابل شوک حرارتی، باید این ویژگی را داشته باشند که روی هم با کمترین اصطکاک بلغزند. به همین دلیل باید بین صفحات اسلاید گیت مخلوط روغن و گرافیت اضافه شود تا خواص مناسبی از لحاظ سایش داشته باشند. حال از آنجایی که جنس این قطعات Alumina-C است، خود گرافیت نیز به عنوان یک روانکار قوی می تواند به بهبود لغزش کمک می کند.

جهت اطلاع از قیمت صفحه اسلاید گیت یا شرایط فروش صفحه اسلاید گیت، لطفا با ما تماس بگیرید.





لازم به توضیح است مقاله ای تحت عنوان ویژگی نسوزهای آلومینا – کربن در سیستم اسلاید گیت در مجله صنعت نسوز، شماره دوم، زمستان ۹۴ توسط گروه پاترون به چاپ رسیده است که تقدیم می گردد:

ویژگی نسوز های آلومینا-کربن در سیستم اسلاید گیت

مقدمه:

نسوزهای پایه آلومینا -کربن یکی از پر کاربردترین نسوزهای مورد استفاده در صنعت فولاد هستند. این نسوزها مخصوصا در پاتیل های کف ریز و نیز در تاندیش به صورت عمده استفاده می شوند. از جمله این محصولات می توان به نازل درونی، نازل بیرونی، ول بلوک پاتیل، ول بلوک پروس پلاگ، صفحات اسلاید گیت و نازل های تاندیش اشاره کرد. از این رو بررسی این نوع نسوز به منظور بررسی چرایی استفاده از آن و مزایای این نسوز ضروری به نظر می رسد.



مختصری در مورد آلومینا:

آلومینا یکی از مهمترین نسوزهای مورد استفاده در صنعت  فولاد است. این ماده در میان مستحکم ترین و مقاوم به سایش ترین گروه های نسوز قرار دارد. آلومینا به روش بایر (در این روش هیدروکسید آلومینیم با خلوص بالا از بوکسایت تولید شده و با استفاده از کلسینه کردن- نگهداری در دمای حدود ۱۱۰۰ درجه سانتیگراد- به آلومینا تبدیل می شود) تهیه می شود که در محصولات نسوز مورد استفاده قرار می گیرد. برای افزایش میزان مقاومت به فرسایش امکان دارد از آلومینای فیوز شده (که برای تولید آن از کوره ای شبیه قوس الکتریک برای ذوب و تولید آلومینا با تخلخل کم بکار برده می شود) نیز استفاده شود. این ترکیب برای اولین بار در کوره القایی کانالی مورد استفاده قرار گرفت. از ترکیب آلومینای تبولار (از تبلور مجدد یا زینتر کردن آلومینا آلفا برای تولید کوراندوم های با اندازه دانه ۵۰۰ میکرون استفاده می شود) نیز می توان برای بهبود خواص آلومینای معمولی استفاده کرد.



سیستم اسلاید گیت:

کنترل جریان فولاد از پاتیل به تاندیش توسط سیستمی با نام سیستم اسلاید گیت صورت می گیرد. در شکل ۱ قسمت های مختلف نسوز های مورد استفاده در سیستم اسلاید گیت نشان داده شده است. همانطور که در شکل مشخص است در حالت بسته و حالت نیمه باز، فشار زیادی بر صفحات اسلاید گیت وارد می شود.  با باز و بسته کردن صفحات اسلاید گیت، جریان ذوب خروجی از سیستم اسلاید گیت را می توان کنترل کرد.

نسوزهای مورد استفاده در سیستم اسلاید گیت



با توجه به نوع فولاد، میزان جریان خروجی و ظرفیت پاتیل می توان از نسوز های مختلفی برای صفحات اسلاید گیت استفاده کرد.



نسوز های سیستم اسلاید گیت چه ویژگی هایی باید داشته باشند؟

با توجه به جریان مذاب که از داخل نسوز های سیستم اسلاید گیت (نازل درونی، نازل بیرونی و صفحات اسلاید گیت) می گذرد، این نسوز ها در معرض شوک حرارتی و خوردگی خصوصا به دلیل تماس با سرباره ی مذاب می باشند، به همین علت مقاومت به سایش قطعات نسوز سیستم اسلاید گیت از فاکتور های اساسی می باشد. همچنین به دلیل تماس با ذوب با دمای بالا، مقاومت به شوک حرارتی و استحکام حرارتی بالا نیز از دیگر فاکتور های مهم می باشد.





عمدتا مشکلاتی که صفحات اسلاید گیت با آن مواجه هستند عبارتند از:

ترک های ناشی از تنش های حرارتی

افزایش قطر مجرا به دلیل جریان مذاب

افزایش قطر مجرا به دلیل استفاده از لنس اکسیژن

از دست رفتن لبه ی مجرا و خوردگی آن در زمان کنترل جریان ذوب

خوردگی ناشی از سایش

اکسیداسیون به دلیل نفوذ هوا از ترک ها



جهت مطالعه مقاله کامل، خواهشمند است اینجا را کلیک فرمایید.
